10"/9"/7" Kit VW Tiguan 05/2016-05/2021 i-dapter/Antenne

Radioblende 10" / 9" / 7" und Radioanschlusskit i-dapter VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 52 Pin Quadlock VAG Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)
ANschluss: OEM Rückfahrkamera > Cinch(m) ocker
Anschluss: OEM USB > USB-A

blau: +12V Antennenremote

Antennenphantomspeisespannung vor Installation mit OEM Gerät durch messen prüfen:
Fahrzeuge mit 8,5V Antennenanlage > Artikel: 1524-28-1-0
Fahrzeuge mit +12V Antennenanlage > Artikel: 1524-70-1-0

Fahrzeuge mit MIB-II Plattform
Fahrzeuge Linkslenker

10" Geräte modular mit Display und Silverbox
10" Geräte mit L-Body unten

9" Geräte modular mit Display und Silverbox
9" Geräte mit L-Body unten
9" Geräte Short Body

7" Geräte modular mit Display und Silverbox
7" Geräte mit L-Body unten
7" Geräte Short Body

Montage 7" Geräte ohne Blechkorb ohne Gerätezierrahmen

Gerätemontag mit individuellem Zubehör
Displaymontage mit individuellem Zubehör

Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:
i-dapter Zubehör Fernbedienung >  Interfaceeinstellung > Artikel: 43x-remote

Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert

Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste

+12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Fahrzeuge mit E-Call:
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge ohne OEM Soundsystem

Nicht für Fahrzeuge mit:
mit OEM Soundsystem
mit Radiovorbereitung
ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeugen geeignet:

VW Tiguan II (5N) 05/2016 - 05/2021

Farbe: Klavierlack schwarz

Einbauausschnitt 10" Radiodisplay: 250mm/241mm x 146mm
Einbauausschnitt 9" Radiodisplay: 230mm/220mm x 130mm
Einbauausschnitt 7" Radiodisplay: 178mm/173mm x 102mm/98mm

Folgende Signale werden zur Verfügung gestellt:

Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Visualisierung Klimatronik
Visualisierung optische PDC
CAR Menü Fahrzeugeinstellungen unterstützt

Optional:

E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52Pin Quadlock > Artikel: 1424-28

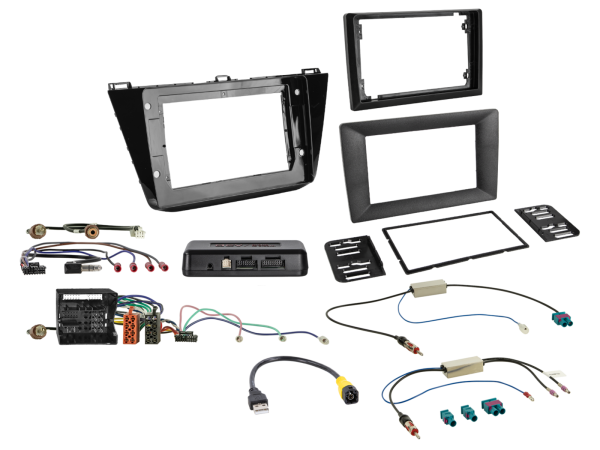

Lieferumfang:

10" Radioblende VW Tiguan 05/2016-05/2021 Klavierlack > Artikel: 381320-142-1
10" Radioblende Zubehör 10">9" Display Reduzierung > Artikel: 271000-40
10" Radioblende Zubehör 10">7" Display Reduzierung > Artikel: 271000-41
i-dapter Skoda/VW Fahrzeuge 52Pin Quadlock Multilead > Artikel: 43xvw03
Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0
Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V LEONI lose > Artikel: 1524-28-1-0
USB Adapter VW diverse Fahrzeuge LVDS gelb>USB-A > Artikel: 44-1324-006

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
4: Funktionsprobe Nachrüstgerät und Fahrzeug

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
