9" Kit Fiat 500(ZAF 312) 07/2015-08/2024 i-dapter/Antenne

Radioblende 9 Zoll mit Radioanschlusskit Lenkradfernbedienung Fiat

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

Fahrzeuge mit Lenkradfernbedienung
Fahrzeuge mit Speech-Sprachwahltaste

CAN Bus

Anschluss: 52 Pin Fiat Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss OEM Antenne Fakra(f) > DIN(m)
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
Anschluss: USB A Verlängerung > Softwareupdate Interface

blau: +12V ANtenneremote

Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter:
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Einstellungen i-dapter:
Lenkradfernbedienung Track vor oder zurück drücken und halten

Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert

Fernlichtassistent nicht unterstützt
Fahrassistenssystem nicht unterstützt
Start/Stop Funktion nicht einstellbar

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:
rot: Pin 31 Video+
weiß: Pin 32 Video -
schwarz: Pin 33 Schirmung

Fahrzeuge mit Uconnect 5" OEM Gerät mit großen Drehreglern und Tasten

Fahrzeuge ohne Uconnect 7" VP2R OEM Gerät mit kapazitivem Display*
Fahrzeuge ohne OEM Blende Fiat OEM Artikelnummer: 735631261 schwarz/chrom*
Fahrzeuge ohne OEM Blende xxx7" auf Blendenrückseite oben links Rückseite*

9" Tablet-Geräte mit trapezförmigem Monitor
9" Modular-Geräte mit trapezförmigem Monitor und Silverbox

Gerätemontage mit individuellem Zubehör
Displaymontage mit individuellem Zubehör

Dippschaltereinstellungen für das OEM Gerät (siehe BDA)
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Fiat 500 (ZAF 312) 07/2015 - 08/2024

Farbe: schwarz

Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge mit Uconnect 7" OEM Navigation > Fiat OEM Ersatzteil Uconnect 5" OEM Gerät erforderlich

Fiat OEM Artikelnummer ausstattungsabhängig
Fiat OEM Artikelnummer: 735672252 Farbe elfenbein/schwarz
Fiat OEM Artikelnummer: 735672253 Farbe schwarz/black
Fiat OEM Artikelnummer: 735671573 Farbe schwarz/chrom

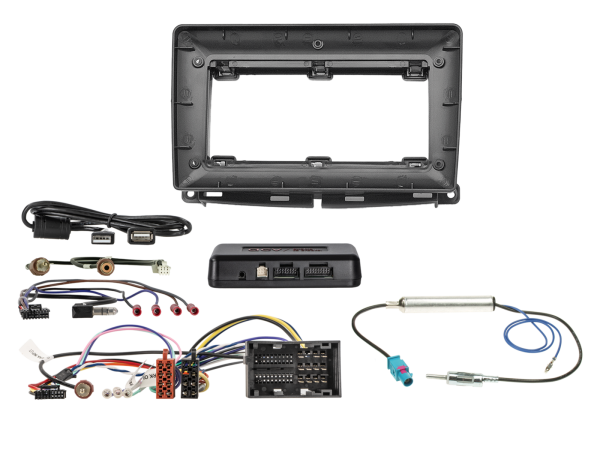

Lieferumfang:

9" Radioblende Fiat 500(ZAF 312) 07/2015-08/2024 schwarz > Artikel: 381094-94-1
i-dapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat Multilead > Artikel: 43xft01
Antennenadapter Fakra(m)>DIN(m) 12V Phantom lose > Artikel: 1524-03-0

Optional:

9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
