Radioblende 9 Zoll und Radioanschlusskit Lenkradfernbedienung Mercedes

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock MB2 Mercedes Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)

Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
Fahrzeuge mit CAN Bus in MQS Steckleiste

Fahrzeuge ohne 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
Fahrzeuge ohne Audiogateway
Fahrzeuge ohne Harman Kardon OEM Soundsystem

Fahrzeuge mit Audiogateway:
Mercedes Verlängerung Audio Gateway>ISO 2,5 m lose > Artikel: 1195-25-2500-0
Mercedes Verlängerung Audio Gateway>ISO 6.5 m lose > Artikel: 1195-25-6500-0
LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001

Fahrzeuge mit Harman Kardon OEM Soundsystem:
Audio 20 OEM Gerät
Aktivsystemadapter Mercedes Audiogateway MOST>Cinch > Artikel: 13-1190-51

Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
LFB Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST > Artikel: 42xmc013-0

Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt > Fahrzeug auf Audio 20 OEM Gerät codieren wenn möglich

9" Tablet-Geräte mit trapezförmigem Monitor
9" Modular-Geräte mit trapezförmigem Monitor und Silverbox

Gerätemontage mit individuellem Zubehör
Displaymontage mit individuellem Zubehör

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes CLS (C219) 10/2004 - 06/2008
Mercedes E-Klasse (W211) 03/2002 - 02/2008*

Farbe: schwarz

Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Funktion elektrisches Ablagefachach nicht unterstützt

Lieferumfang:

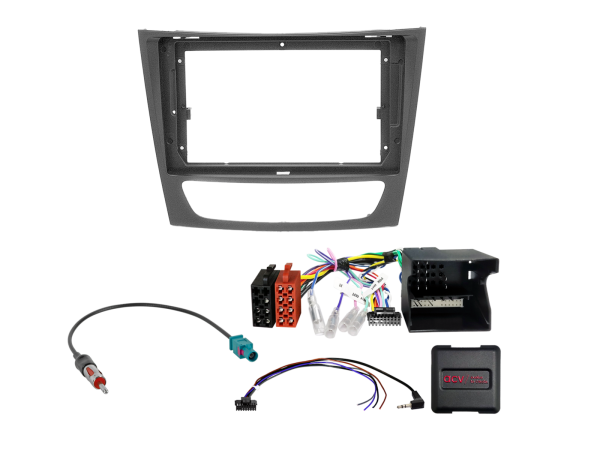

9" Radioblende Mercedes CLS(C219)/E-Klasse(W211) > Artikel: 381190-95-1
LFB Mercedes CLS/E/SLK 40Pin Quadlock MB2 Multilead lose > Artikel: 42xmc004-0
Antennenadapter Fakra Z(m)>DIN(m) passiv LEONI/ROKA lose > Artikel: 1524-01-1-0

Optional:

9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
4: Funktionsprobe Nachrüstgerät und Fahrzeug

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
