9" Kit2 Citroen/Fiat/Opel/Peugeot LIN Bus/LFB/Antenne

Radioblende 9 Zoll mit Radioanschlusskit Lenkradfernbedienung Citroen / Fiat / Opel / Peugeot / Toyota

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

analog Lenkradfernbedienung
LIN Bus Telefonfunktion

Anschluss: ISO / Mini ISO
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM FM Antenne ISO(f) > DIN(m)
Anschluss: OEM DAB+ Antenne Fakra(f) > SMB(f)
Anschluss: 6 Pin Fiat T-Kabelsatz > Telefon
Anschluss: Kabelsatz Sicherungskasten > Geschwindigkeitssignal / Rückfahrsignal (siehe BDA)

Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit induktiver Ladevorrichtung > Telefonfunktion unterstützt

Fahrzeuge ab Baujahr 2025 6 Pin Fiat Stecker grau nicht mehr vorhanden:

Anschluss 6 Pin Stecker LIN Bus hinter Steuergerät Sicherungskasten: orange/lila: LIN Bus brauner Stecker zweite Reihe 9a vor Anschluss Belegung durch messen prüfen

Anschluss Kabelsatz Sicherungskasten:
grün: Geschwindigkeitssignal schwarzer 60 Pin Stecker > Pin 22
orange: Rückfahrsignal +12V grüner 60 Pin Stecker > Pin 17
alternativ:
grün: Geschwindigkeitssignal grüner 60 Pin Stecker > Pin 4

9" Tablet-Geräte mit trapezförmigem Monitor
9" Modular-Geräte mit trapezförmigem Monitor und Silverbox

Gerätemontage mit individuellem Zubehör
Displaymontage mit individuellem Zubehör

Lenkradfernbedienungstasten > Rückseite Lenkrad (siehe BDA)
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroen
Citroen Jumper (250) 07/2024 -2026
Citroen e-Jumper (259 07/2024 -2026
Citroen Relay (250) 2024 - 2026

Fiat
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2026
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 -2026

Opel
Opel Movano Cargo C (Y) 01/2024 - 2026
Opel Movano Electrik Cargo C (Y)  01/2024 - 2026

Peugeot
Peugeot Boxer (Y) 07/2024 - 2026
Peugeot e-Boxer (Y) 07/2024 - 2026

Toyota
Toyota Proace Max (T) 08/2024 - 2026
Toyota Proace Max Electric (T) 01/2025 - 2026

Farbe: schwarz

Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Lenkradfernbedienung

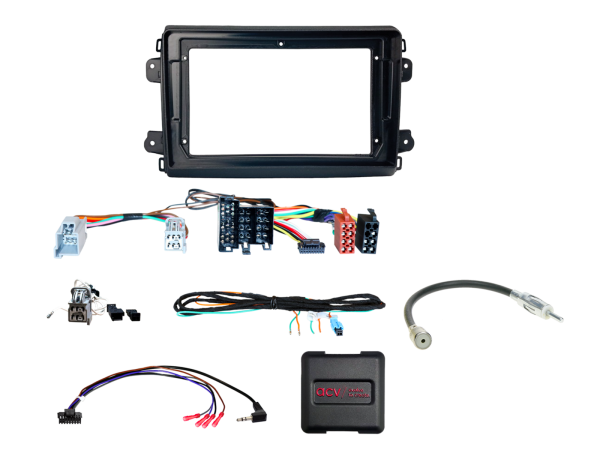

Lieferumfang:

9" Radioblende Fahrzeuge Citroen/Fiat/Opel/Peugeot > Artikel: 381094-92-1
LFB Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead lose > Artikel: 42xfa027-0
Antennenadapter ISO(f)>DIN(m) 25cm lose > Artikel: 1503-00-0
Antennenadapter Fakra Z(m)>SMB(f) 90° 20cm lose > Artikel: 1502-54-0

Optional:

9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
