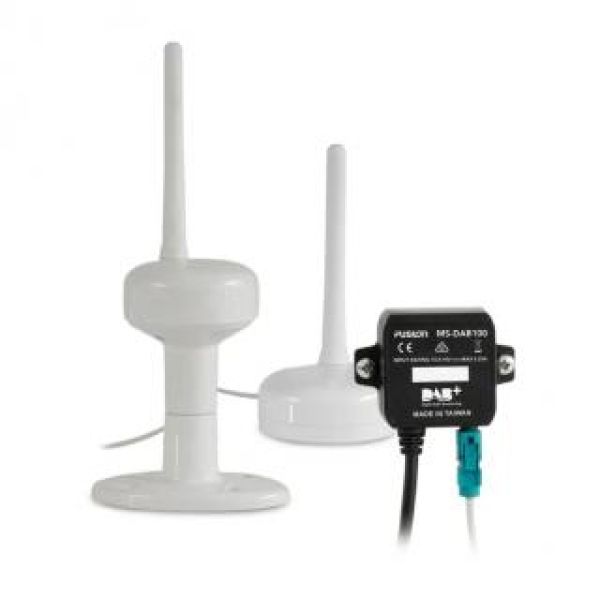

FUSION DAB+ Modul DAB100 mit aktiver Antenne

FUSION DAB+ Modul mit aktiver Antenne

Verbinde dieses DAB+-Modul und die Antenne mit deinem kompatiblen Fusion-Marineradio, um DAB/DAB+ Digitalradio anzuhören1. Die Antenne kann mit der mitgelieferten Halterung oder mit der klebenden Unterlage montiert werden.

Übersicht
Größe (B x H x T): 64 x 58 x 21 mm
Gewicht: 103 g
Wasserdichtigkeit: IPX3
Eingangsspannung: 10,8 bis 16 V Gleichspannung
Eingangsstrom (maximal): 250 mA
Ausgangsspannung zur Antenne: 8 bis 15 V Gleichspannung
Ausgangsstrom zur Antenne (maximal): 50 mA
DAB-Standardkompatibilität: DAB und DAB+
DAB-Frequenzband: Band III (174 bis 240 MHz)
DAB-Übertragungsmodus: Modus I
Empfindlichkeit: -97 dBm
Art des Antennenanschlusses: FAKRA Z, wasserblau, männlich, kompatibel mit SMB-Anschlüssen
Strom-/Steuerungs-/Audio Radioanschluss: Mini-DIN (10 Pins)
Strom-/Steuerungs-/Audio Radioanschluss: 1,5 m
Betriebstemperatur: 0 °C bis 50 °C
Sicherheitsabstand zum Kompass: 50 mm

Antenne
Maximale Größe mit Peitschenantenne und Basis (H x B): 110 x 248 mm
Durchmesser der Antennenbasis: 74 mm
Gewicht (ohne Kabel): 170 g
Wasserdichtigkeit: IPX7
Eingangsspannung: 6 bis 16 V Gleichspannung
Eingangsstrom (maximal): 13 mA
Frequenzen: DAB-Band III (174 bis 240 MHz)
Impedanz: 50 Ohm
Polarisation: Senkrecht
LNA-Verstärkung: 22 dB (typisch)
VSWR (Stehwellenverhältnis): Unter 2,5:1
Maximale Leistung: 312 mW
Antennenkabelanschluss: FAKRA Z, wasserblau, weiblich
Antennenkabellänge: 10 m
Betriebstemperatur: 0 °C bis 50 °C
Sicherheitsabstand zum Kompass: 50 mm

Lieferumfang
1 DAB-Modul
2 Befestigungsschrauben (für das DAB-Modul)
1 DAB-Antennenfuß
1 Peitschenantennenmast (für den DAB-Antennenfuß)
1 Adapter für Mastmontage (an den DAB-Antennenfuß)
1 Halterung (für die DAB-Antenne)
4 Befestigungsschrauben (für die DAB-Antennenhalterung)
2 Dichtungsunterlagen (für die aufgesetzte Montage der DAB-Antenne)
3 Gewindestangen (für die aufgesetzte Montage der DAB-Antenne)
3 Flügelschrauben (für die aufgesetzte Montage der DAB-Antenne)
